【IT168机箱电源频道】很多挑剔的玩家总会要求自己的机箱散热性能有多强悍，但同时又想内部配件时刻保持干净。有风流动的位置就肯定会有灰尘，散热性能与防尘性能很难同时兼顾，特别是灰尘问题为玩家们带来了不少的烦恼。
动力火车绝尘盾D02
一直专注于个性化机箱研发的动力火车在产品防尘方面有优秀的表现，其中大家最熟悉的绝尘侠系列产品就是源自动力火车。为了能够实现较强的防尘与散热性能，动力火车在中端市场推出了绝尘盾D02，这款产品无论在外型设计还是产品性能配置方面都领先于同价位对手。
产品外型设计
俊朗的外型
动力火车绝尘盾D02机箱面板应用了独特的菱角配搭设计，第一眼看产品的时候会觉得很有特色，全黑配色+优质ABS工程塑料设计让面板质感较佳，欣赏度大大提高。绝尘盾D02采用了0.7mm优质镀锌钢板，由较厚的钢板制成的绝尘盾D02框架牢固性较强。
产品前面板设计
动力火车绝尘盾D02机箱最大的特色在于面板下方的LOGO设计与全网孔散热，菱角分明的面板设计看起来动感十足，所有的前置控制功能与接口均设计在面板上方，当机箱放置在地面上，这种设计可以便于用户操作。
“X”型防尘设计

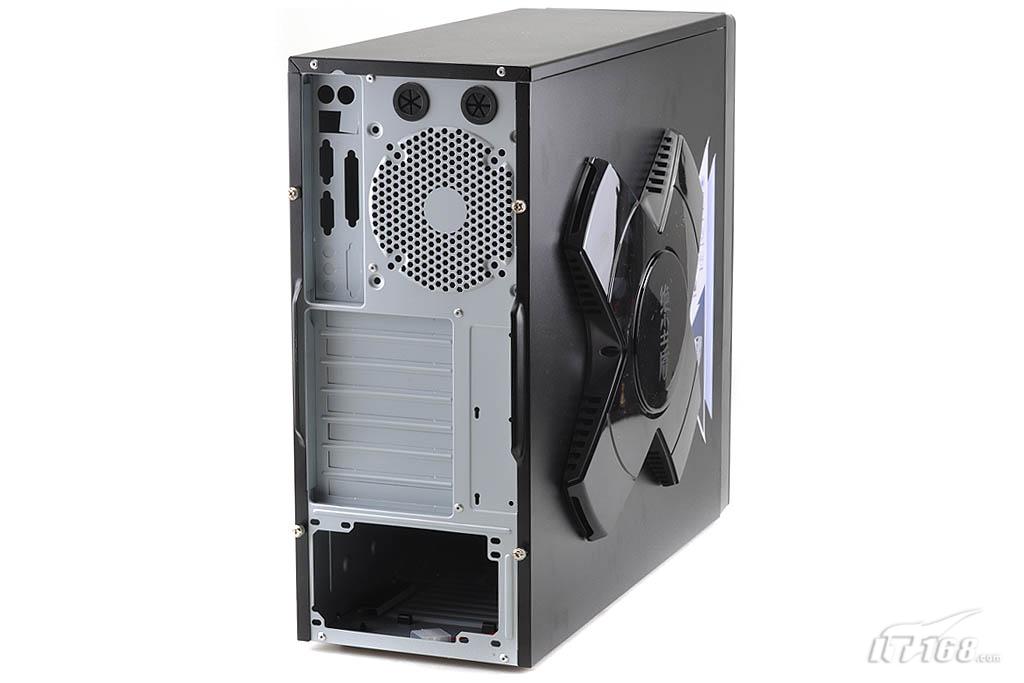

机箱侧板与背板设计
动力火车绝尘盾D02机箱的侧板“X”型防尘设计引人注目，从“X”型框架可以看到周围边缘设计有细密的通风孔，而当笔者看到背板设计的时候，已经了解到这是一款针对玩家的特色产品，预留8/9/12cm风扇位、水冷管进出孔、电源下置设计等特色功能都为产品带来不少亮点。
外部设计细节介绍
设计在上方的控制功能
前置接口配置相当丰富，4个USB接口与音频输入输出接口完全满足外设达人的接口需求，为了让前面板设计得更美观，Power与Reset按钮用了全黑色设计，按钮与面板融为一体，不过当用户使用习惯之后，分布在两边的控制按钮操作起来还是很容易辨别。
3个5.25寸设备与1个3.5寸软驱扩展位
视觉冲击力较强的面板设计
机箱底部设计
提到绝尘盾D02机箱的防尘设计，我们不得不夸张其周到的细节设计，由于现在主流电源均采用了顶置12cm风扇散热，所以机箱底部通风位装配了防尘罩，可以最大程度上减少进入电源的灰尘。
防尘与通风两兼顾

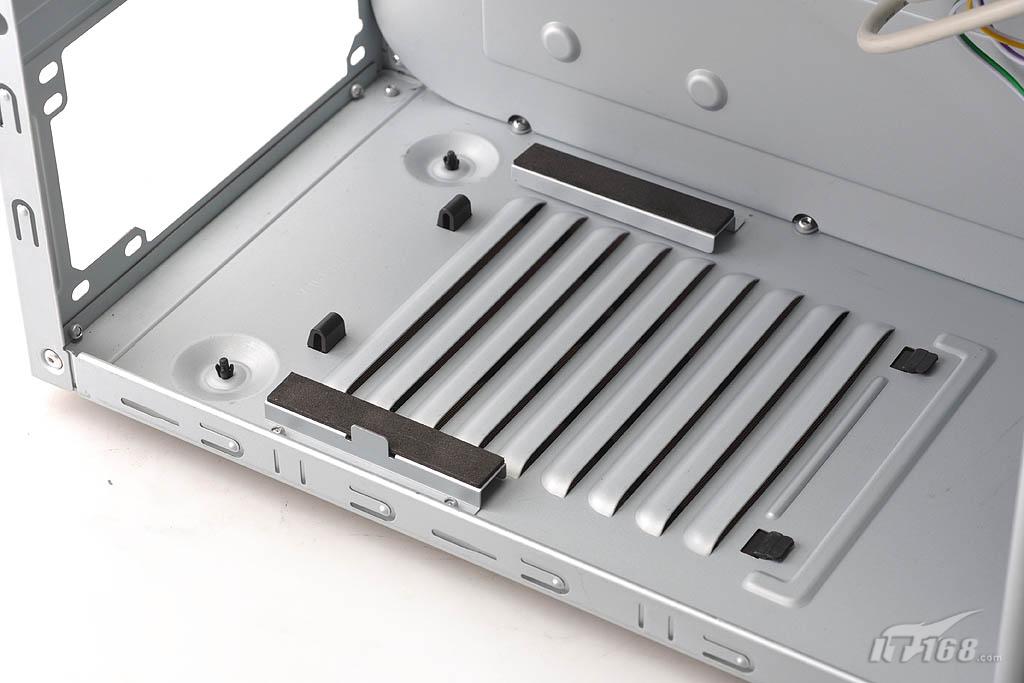

电源下置架构设计
内部架构
由于动力火车绝尘盾D02的规格尺寸较大，因此内部空间非常宽敞，应用了高端机箱常见的电源下置结构，这样有利于机箱的重心放置底部，让整体稳固性更高。绝尘盾D02的扩展性能方面支持4个5.25寸设备、5个3.5寸设备以及7个PCI扩展槽，内部细节位全采用卷边处理，用户拆装硬件的时候，完全可以避免出现刮伤手的情况出现。
4个5.25寸设备与5个3.5寸设备扩展位
预留8/9/12cm风扇位与水冷进出管孔位
7个PCI扩展位与电源下置设计
特殊的进风防尘设计
一丝不苟的边缘细节设计
左侧板上已经预装风扇
9cm风扇规格参数为DC 12V 0.18A
动力火车绝尘盾D02的左侧板设计有X型通风设计，侧板的另一面是配置了一把9cm风扇，风扇位刚好对应主板的北桥位置，从风扇的规格来看，风扇较为静音，配置这款风扇的话可以兼顾到北桥芯片与显卡背面的散热。
内部全卷边设计
PCI-E槽位长度为29cm
由于绝尘盾D02是动力火车针对中端玩家而推出的产品，所以机箱内部空间完全为玩家型配件度身设计，长度达到29cm的PCI-E槽空间可以确保绝尘盾D02能支持GTX285与HD5850等优异显卡。
绝尘盾实战主流平台
为了能够体现动力火车绝尘盾D02对主流配件的支持能力，我们采用了主流的配置平台进行上机实战，平台配置如下：
CPU：Intel Core 2 Extreme QX9770
主板：Gigabyte EP45-UD3R
内存：Corsair DDRII 800 2Gx2
显卡：ATI Radeon HD5850
硬盘：希捷500GB
内部实装

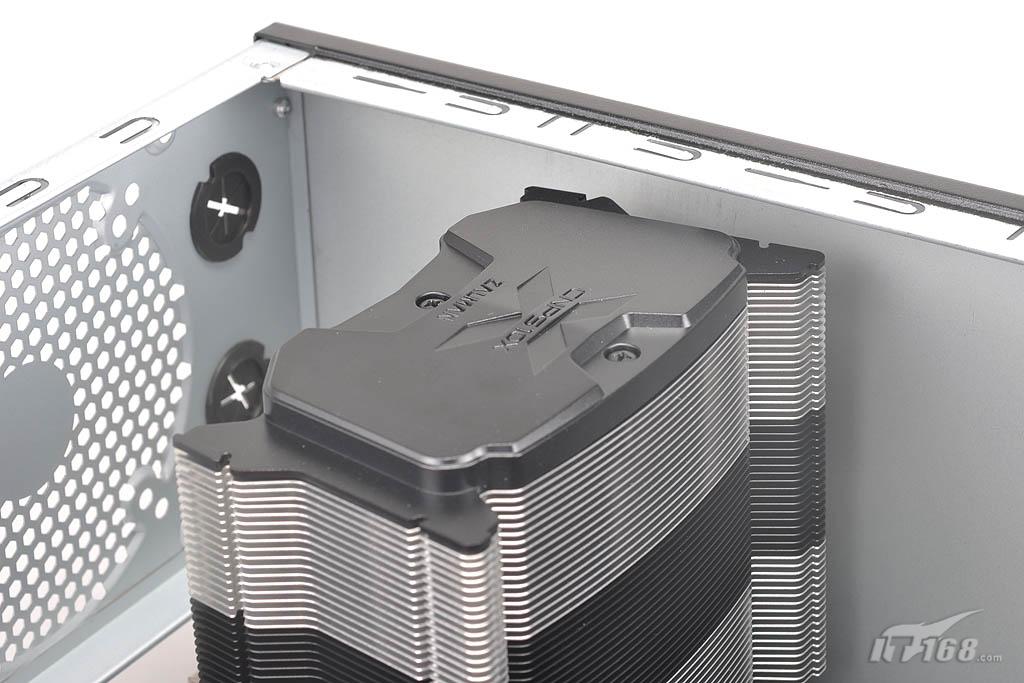

支持CNPS10X这种高塔散热器
一款针对玩家而设计的机箱，支持高塔式散热器是最基础的因素，我们的主流平台采用了思民CNPS10X作为散热器配件，从上图来看，动力火车绝尘盾D02装高达150mm的散热器也没有问题。
安装HD5850显卡与硬盘框架还剩余一定的距离
电源安装稳妥
产品设计有两套电源螺丝安装孔位
动力火车绝尘盾D02的电源安装位配有两套安装孔位，用户可以根据机箱内部的通风需求来决定机箱风扇是朝上还是朝下，不过根据电源下置架构来看，电源风扇朝下是非常好的的放置方法。
我们的测试
我们采用了上述的主流的配置进行机箱散热性能实测，选择了一个温度恒定为26℃的房间，为了能够突出动力火车绝尘盾D02的散热性能优势，我们加入了同价位的一款电源上置架构机箱作为对比对象。我们的测试方法如下，在整机装配完成后，采用4个Sp2004+Furmark软件组合让CPU与显卡全速运行30分钟，关闭所有软件等待3分钟，读取当前待机温度，再全速运行15分钟读取最高温度作为满载温度。
测试全过程的温度测量方法，CPU温度依靠RealTemp软件读取、GPU温度采用Rivatuner进行温度检测、硬盘则通过Everest的温度检测功能进行读取、电源出风口温度采用测温仪实测。（采用的测温仪为VICHY DM6803A+，精确度达到0.1℃，测试温度范围支持-200~1000℃）
电源进风口的测试方法
在待机状态下，动力火车绝尘盾D02在显卡、硬盘以及电源的散热性能有一定的优势，而由于电源下置架构的缘故，CPU周边热量缺乏排风散热，所以逊色于同价产品是情有可原；而满载状态下，绝尘盾D02的优势开始明显化，特别是电源温度要比常规机箱低了9度，有侧板风扇的辅助下，显卡与硬盘温度方面都有不错的表现。
产品总结
在玩家机箱领域中，消费者一贯只认可外国品牌的产品，特别像是Antec（安钛克）、Zalman（思民）这种品牌产品颇受欢迎，但是当接触过绝尘盾D02之后，终于感到国货品牌能挤进全球一流水平的希望。经过深入的了解，动力火车绝尘盾D02在产品外型设计以及内部架构方面独具个性，应用散热性能更佳的电源下置架构可以使电源温度瞬间骤降9度，这样明显的散热提升让人振奋。
产品建议：
1.存储设备具备免工具安装的话使用舒适度更佳
2.增加背板走线功能可以让线材整理更整齐方便
